Оснащение объектов системой позиционирования и предупреждения столкновений техники и персонала (карьеры, лесозаготовки, промышленные объекты, пр.)

Назначение

Система мониторинга и защиты персонала и транспорта призвана обеспечить выполнение требований пункта 597 Федеральных норм и правил «Правила безопасности при ведении горных работ и переработке твёрдых полезных ископаемых» в части обеспечения безопасных условий работы персонала, безаварийной эксплуатации технологического и добычного оборудования, контроля скоростных режимов и взаимного расположения транспортных средств и исполнительных механизмов, а также определения местоположения персонала, транспорта и добычного оборудования.


Система реализует следующие функции:

  • Непрерывная передача координат и скоростей движения машин, персонала и транспорта в диспетчерский пункт;
  • Отображение навигационных параметров на терминалах операторов;
  • Сигнализация и оповещение персонала об опасности:
    • Столкновений;
    • Возможных наездов;
    • Приближении к опасным зонам;
    • Нарушениях технологических параметров и режимов работы оборудования;
  • Хранение и просмотр архивной информации о местоположении, сигнализации и оповещениях.

Структура системы

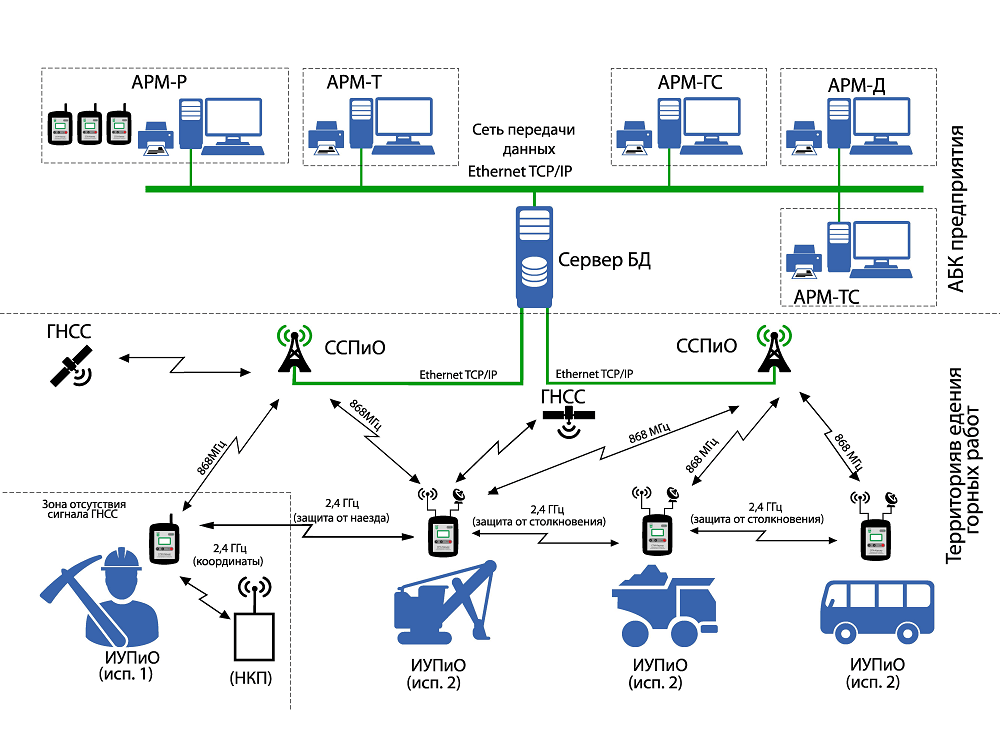

Система мониторинга и защиты персонала и транспорта представляет собой комплекс технических средств, часть из которых располагаются на территории ведения горных работ, часть - в административно-бытовом комплексе предприятия. Персонал и автотранспорт оснащаются индивидуальными устройствами позиционирования и оповещения (ИУПиО), также на территории ведения горных работ располагается не менее двух стационарных станций позиционирования и оповещения (ССПиО). Вся информация поступает на сервер базы данных, доступ к этой информации осуществляется посредством автоматизированных рабочих мест (АРМ) соответствующих специалистов.

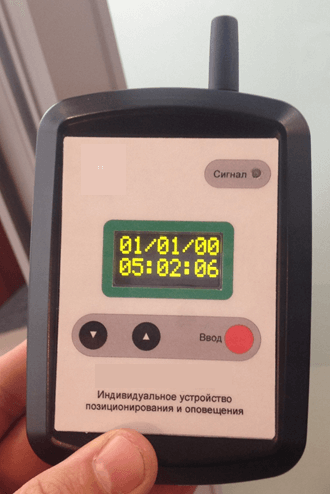

Индивидуальное устройство позиционирования и оповещения (ИУПиО) выполнено в двух модификациях: первая модификация предназначена для применения персоналом, вторая - для установки на транспорт или горную технику. Эти устройства определяют своё местоположение, состояние покоя или движения контролируемого объекта и передают эту информацию стационарным станциям. С помощью этих устройств персонал получает аварийные предупреждения и персональные оповещения и может связаться с диспетчером. Устройства обладают функциями самодиагностики.


Стационарная станция позиционирования и оповещения (ССПиО) получает данные от индивидуальных устройств позиционирования и оповещения и передаёт эту информацию на сервер базы данных системы. Станция обладает функциями самодиагностики и может выполнять функции станции дифференциальной поправки для повышения точности позиционирования. Программное обеспечение станции с целью защиты персонала и технологического оборудования определяет опасные и предаварийные ситуации на территории ведения горных работ, формирует сигналы аварийного оповещения и передаёт их на индивидуальные устройства позиционирования и оповещения:

  • Опасность столкновения движущегося транспорта;
  • Опасность наезда на персонал или неподвижную технику;
  • Приближение контролируемого объекта к работающей горной технике;
  • Приближение контролируемого объекта к опасным зонам, задаваемым службой эксплуатации.

Сервер базы данных собирает и хранит всю текущую и архивная информация по каждому контролируемому объекту:

  • Местоположение, направление движения и скоростной режим;
  • Выданные аварийные предупреждения и персональные оповещения;
  • Техническое состояние устройства;
  • Наличие связи с устройством.

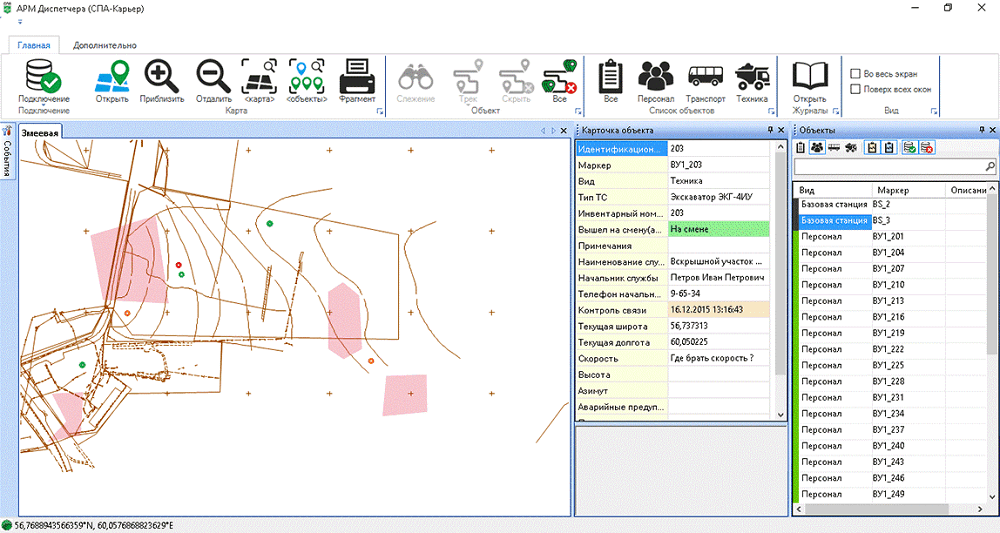

Автоматизированное рабочее место горного диспетчера (АРМ ГД) предназначен для отображения персонала, транспорта и оборудования на планах предприятия, формирования и отображения на карте опасных зон. Также диспетчер получает предупреждения о возникновении опасных и предаварийных ситуаций на территории ведения горных работ и может связаться с любым индивидуальные устройством позиционирования и оповещения. Кроме того, АРМ позволяет просматривать оперативных и архивных сведений по каждому устройству и формировать соответствующие отчёты.

Автоматизированное рабочее место главного специалиста (АРМ ГС) обладает функционалом АРМ ГД за исключением функции отправки предаварийных и персональных оповещений и загрузки в систему опасных зон.


Автоматизированное рабочее место табельщика (АРМ Т) предназначено для работы специалиста, который отвечает за внесение, изменение и удаление контролируемых объектов в базу данных. Также данное АРМ позволяет создавать отчёты по архивных данным и экспортировать их в MS Excel и PDF.

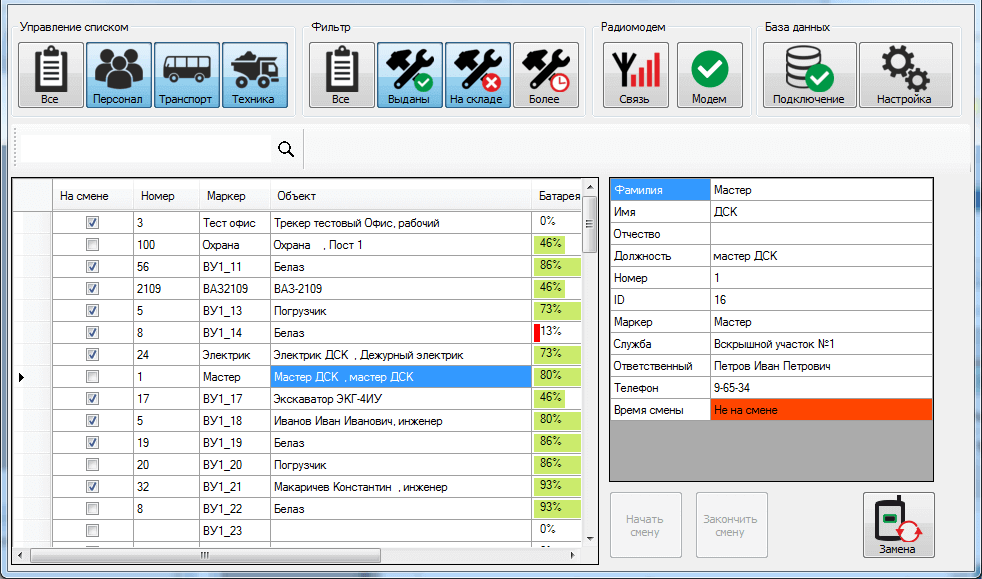

Автоматизированное рабочее место регистратора (АРМ Р) предназначено для работы специалиста, который осуществляет выдачу индивидуальных устройств позиционирования и оповещения персоналу, выходящему на смену, и приёмку устройств у персонала, возвращающегося со смены. С помощью данного АРМ регистратор производит диагностику выдаваемых индивидуальных устройств позиционирования и оповещения, а также их активацию (или деактивацию) в системе.

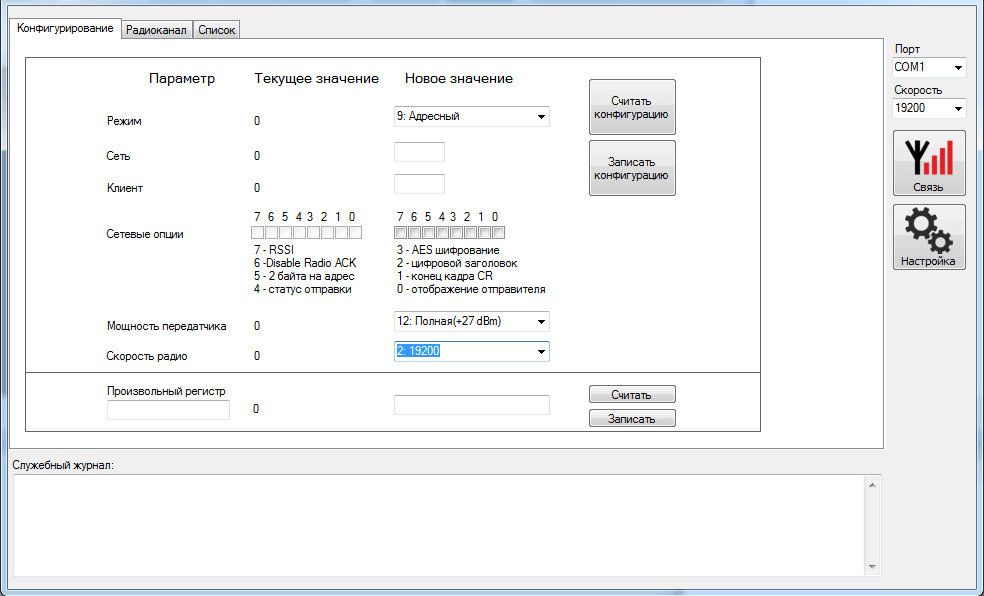

Автоматизированное рабочее место технического специалиста (АРМ ТС) предназначено для конфигурирования всей системы, тестирования и диагностики индивидуальных устройств позиционирования и оповещения (ИУПиО) и стационарных станций (ССПиО).

Преимущества

Применение системы позволяет предприятию выполнить требования Федеральных норм и правил «Правила безопасности при ведении горных работ и переработке твёрдых полезных ископаемых», благодаря входящему в состав системы комплекса математических функций, обеспечивающих защиту от наездов и столкновений, приближения к опасным зонам сложной формы, уменьшения случайной ошибки определения положения.

Система поставляется в виде законченных изделий и программных продуктов, позволяющих в короткий срок развернуть систему на объекте. При этом для связи между устройствами используется безлицензионный диапазон 868 МГц, что снижает затраты на эксплуатацию. Кроме того, система может быть интегрирована в существующие на предприятии системы мониторинга.

Для отображения персонала и техники на территории предприятия используется актуальный план ведения горных работ в векторном формате (Shape File), который может быть получен из файлов формата AutoCAD. С этой целью программное обеспечение системы имеет встроенные алгоритмы привязки планов к координатам WGS84, а также позволяет работать с online-приложениями, в том числе с Google-картами.

Специалисты компании QuintaTec готовы ответить на любые вопросы по системе и провести презентацию решения.
