Оборудование Wi-Fi операторского уровня

Сегодня современные сетевые операторы сталкиваются с тройным вызовом. Им необходимо оптимизировать сети для обработки огромного трафика данных, значительно расширить беспроводное покрытие в таких местах, как транспортно-пересадочные узлы и торговые комплексы, и в то же время многократно увеличить скорость передачи, чтобы соответствовать ожиданиям пользователя.


Для увеличения скорости передачи операторы должны оптимизировать работу сети и обеспечить распределение нагрузки по всему доступному диапазону. Кроме того, они должны эффективно справляться с огромными локальными пиками при передаче данных в пиковые часы.

Более 80% трафика данных генерируется внутри помещений, а высокочастотные диапазоны сотовой связи с большим трудом проходят сквозь железобетонные стены современных зданий, создавая мертвые зоны и зоны затенения сигнала. Поэтому при расширении покрытия в густонаселенных городских районах Wi-Fi идеально дополняет технологию LTE.

Решение Wi-Fi для мобильных операторов от QuintaTec обеспечивает лучшее широкополосное покрытие, неизменно высокие скорости передачи данных и превосходное качество при работе пользователей с сетью. Благодаря небольшой массе оборудования и простоте развертывания точек доступа Wi‑Fi, которые централизованно управляются контроллером с надежной и гибкой архитектурой, наше решение Wi-Fi легко интегрируется в ядро мобильной сети и стоит несравнимо дешевле традиционного оборудования для сотовой связи.

Комплексный портфель продуктов компании QuintaTec включает целый ряд точек доступа, централизованную беспроводную систему управления сетью, сервисный контроллер для управления пользователями и биллингом и встроенный сервисный менеджер, способный помочь операторам монетизировать абонентов и пользователей.


Преимущества решения

Важнейшая задача для оператора: обеспечить абонентов «прозрачной» авторизацией и хорошим качеством услуг на всей сети Wi-Fi / LTE / 3G / 2G Решение позволит обеспечить клиентов прозрачным доступом и управлять качеством услуг, что приведет к привлечению и монетизации абонентов за счет Wi-Fi Offload, рекламы и специальных тарифов.


Инструмент для оператора:

  • Удобный и оптимальный по цене вариант для построения и управления сетью Wi-Fi операторского уровня
  • Недорогие точки доступа (Outdoor и Indoor)
  • Проверенная схема интеграции с сетью оператора
  • Подтвержденная работа контроллера и точек доступа на требовательном к качеству и скоростям рынке Японии
  • Высокопроизводительный контроллер и точки доступа
  • Быстрая интеграция в сеть оператора
  • Централизованное End-to-End управление сетью
  • Плавный хэндовер
  • Балансировка трафика между точками доступа
  • Автоматический выбор каналов
  • Множественные SSID на точках доступа
  • Балансировка между частотами
  • Подавление Broadcast штормов
  • High Availability модель

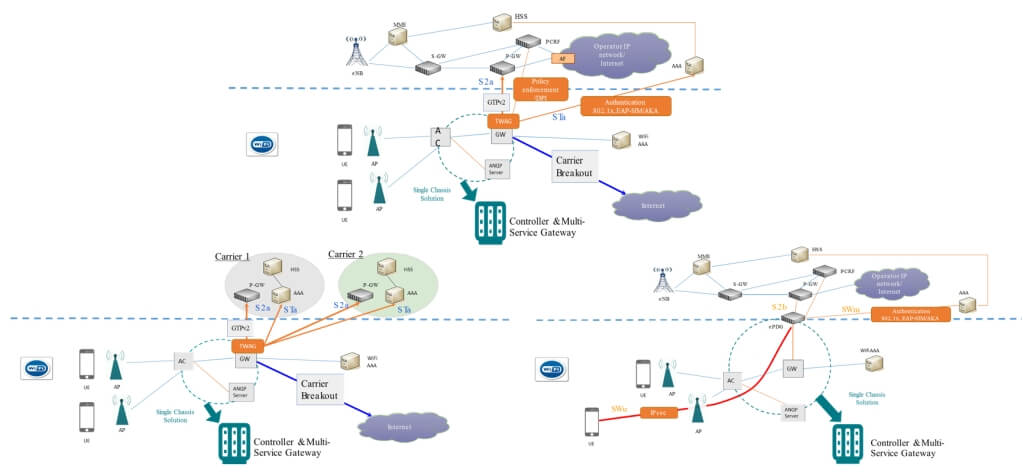

Быстрая интеграция в сеть оператора для обеспечения сквозной авторизации абонентов

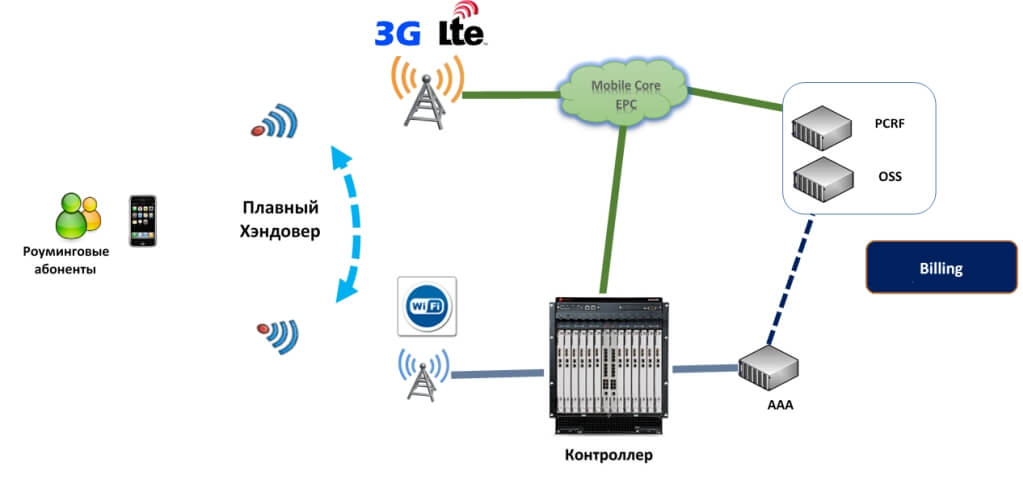

Механизм плавного хэндовера

Решение обеспечивает плавный хэндовер между мобильной и Wi-Fi сетью с помощью настроек пограничных уровней сигнала для подключения и отключения от Wi-Fi точки. Уникальный алгоритм контроллера позволяет избежать пинг-понга подключения и исключает ситуацию, когда абонент может «висеть» подключенным к Wi-Fi даже в том случае, когда передача данных в текущих условиях невозможна, а сигнал мобильной сети имеет максимальный уровень.

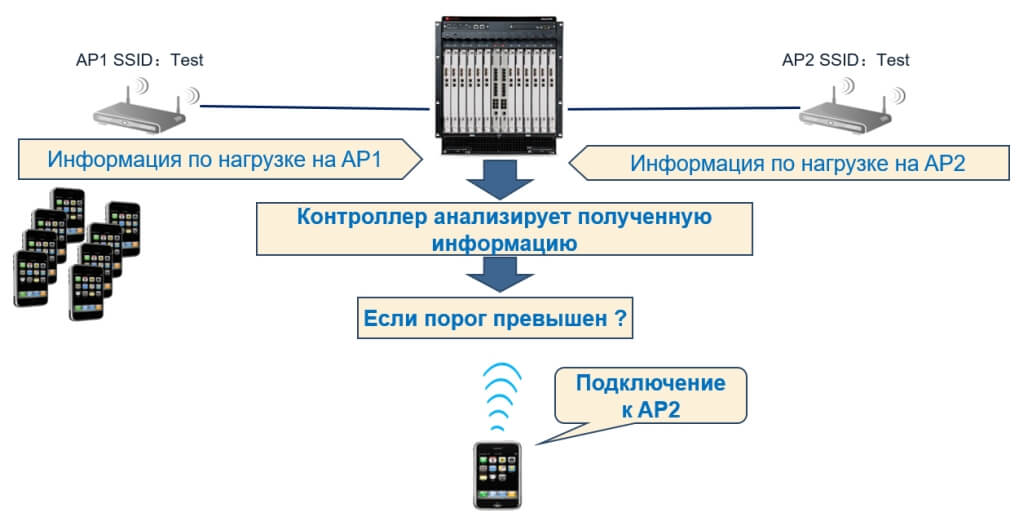

Балансировка трафика между точками доступа Wi-Fi

Контроллер переключит абонента с перегруженной точки AP на свободную даже в случае, когда сигнал от перегруженной точки сильнее.

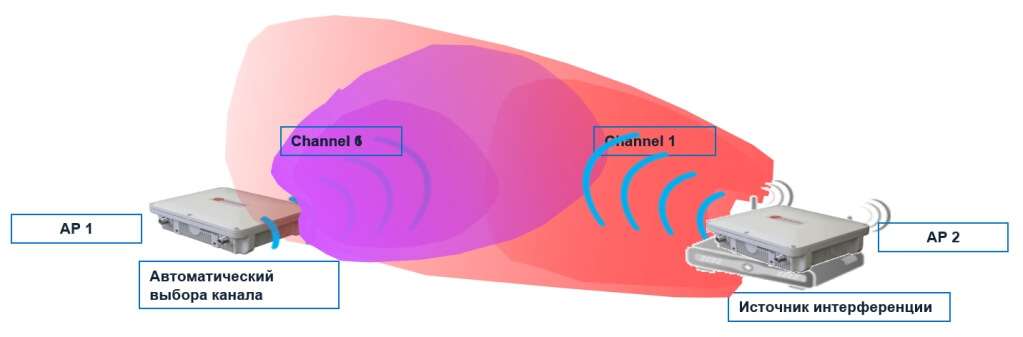

Автоматический выбор каналов



Множественные SSID на одной точке доступа

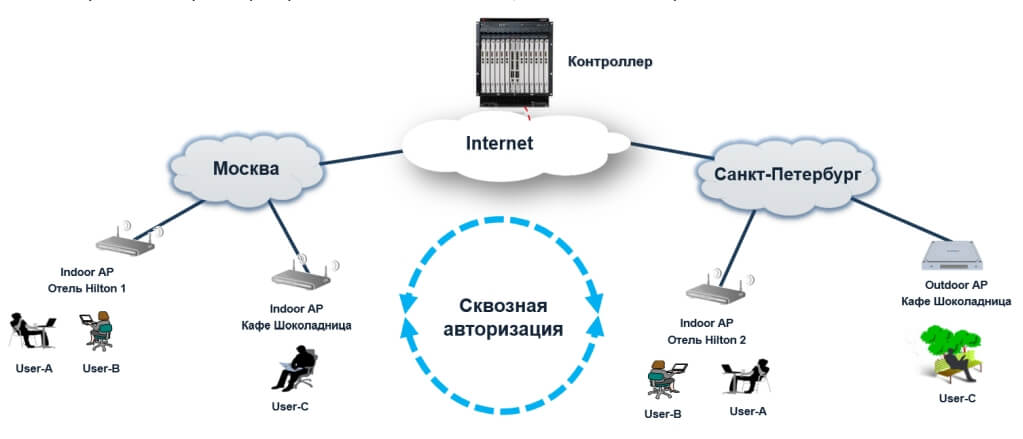

Сквозная авторизация бизнес-сектора на втором SSID

Все клиенты бизнес-сектора оператора и их посетители получают простой доступ к сети Wi-Fi через сквозную авторизацию (В соответствии с Федеральным законом №139-ФЗ от 28 июля 2012). Например, любой из посетителей, зарегистрировавшись единожды у вашего бизнес-клиента, будь то ресторан, отель или кофейня, сможет получать доступ к бесплатной сети Wi-Fi у любого вашего клиента без повторной авторизации (или только в его сети, SSID – “Hilton”).

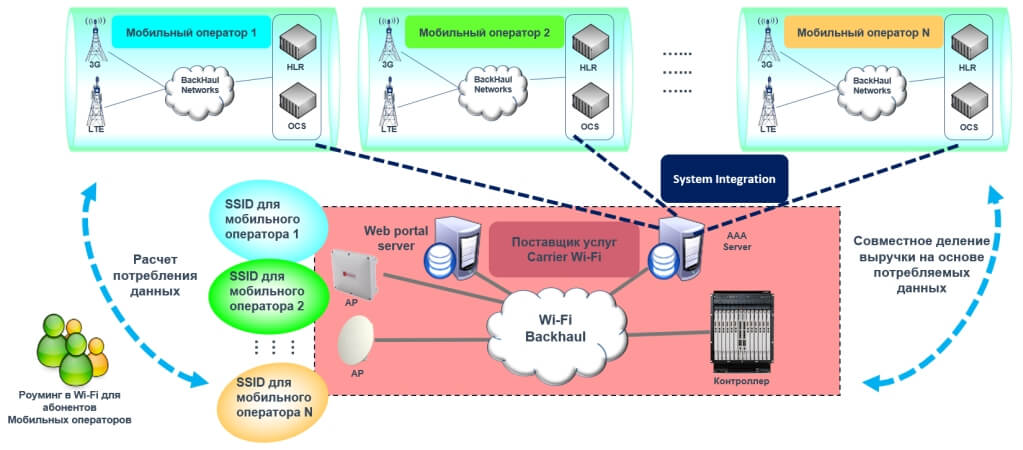

«Перетягивание» роуминговых абонентов на собственную мобильную сеть оператора

Задача: необходимо, чтобы пользователь переключился со своего роумингового провайдера на сеть оператора, предоставляющего Wi-Fi.

Результат: все входящие и исходящие вызовы будут проходить через сеть оператора, предоставляющего Wi-Fi.

  1. Пользователь обнаруживает бесплатную Wi-Fi сеть и подключается к ней.
  2. При подключении к бесплатному Wi-Fi, пользователь перенаправляется на портал оператора и получает дальнейшие инструкции.
  3. При изменении настроек роуминга на телефоне в ручном или автоматическом режиме, пользователь регистрируется в сети оператора в качестве роумингового абонента, попадает в VLR(HLR) оператора как Guest user.
  4. В результате абонент получит доступ к Internet через Wi-Fi с помощью модели «прозрачной авторизации» EAP-SIM/AKA.

Прозрачная авторизация гостевых абонентов

Гостевой абонент автоматически получает доступ к всей сети Wi-Fi после регистрации в VLR (HLR).



Распределение нагрузки и опция перенаправления данных в сеть Wi-Fi

  • Реальновременное распределение нагрузки по всему спектру LTE значительно повышает уровень обслуживания.
  • Перенаправление больших объемов данных 3G/4G в сеть Wi‑Fi в конкретных местах в пиковые часы высвобождает ограниченную пропускную способность в лицензированном спектре.

Высокая масштабируемость и экономичность

  • Гарантирует 5-кратное увеличение мощности с 50% снижением капитальных расходов по сравнению с решениями ведущих конкурентов.
  • Потребляет на 80% меньше мощности и занимает на 80% меньше места в центре управления сетью по сравнению с другими решениями.
  • При развертывании возможно масштабирование системы от нескольких сотен точек доступа до миллиона и больше.

Поддержка возможностей монетизации

  • Инструменты поддержки розничного бизнеса, работающего в зоне обслуживания.
  • Инструменты для сбора и анализа данных предоставляют информацию о поведении пользователей, обеспечивая операторам возможность предлагать усовершенствованные услуги и генерировать дополнительный доход.

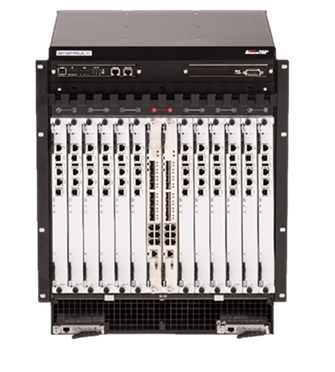

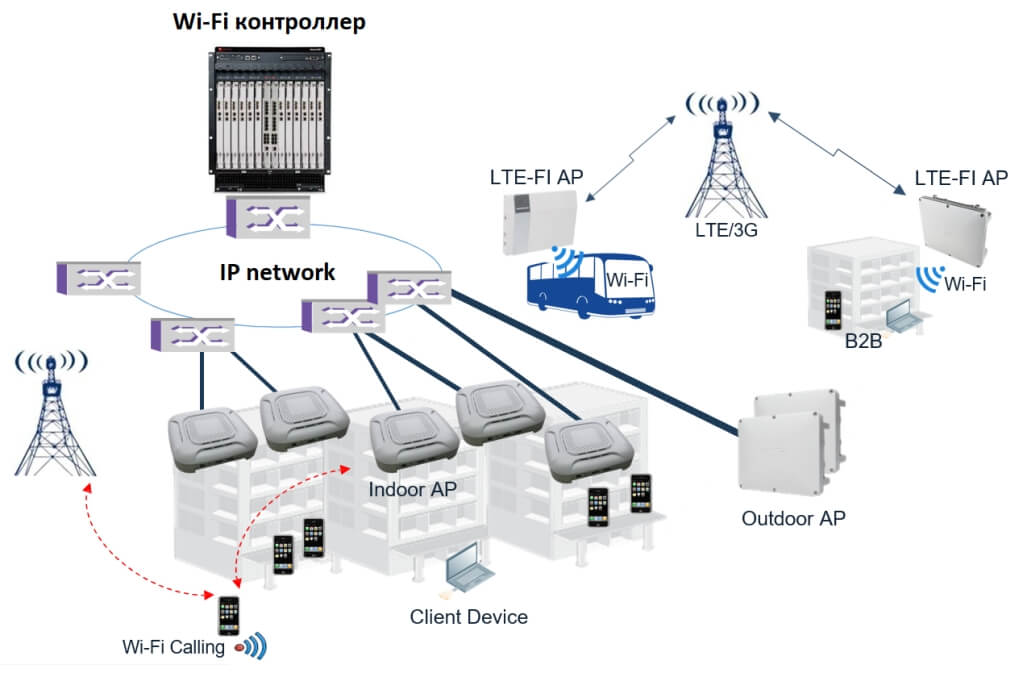

Сетевая архитектура. Мультисервисные шлюзы.

Мультисервисные шлюы операторского класса выполняюют функции маршрутизатора, коммутатора, шлюза и контроллера точки доступа одновременно.

  • Одно устройство поддерживает до 240 000 точек доступа.
  • Встроенная система снижает стоимость развертывания сети.
  • Централизованный контроль и управление конфигурацией.
  • Перенаправление данных 3G/4G и распределение нагрузки.
  • Роуминг L2/L3.
  • Контроль радиочастот.
  • Динамическое выделение каналов

Автономный контроллер доступа

Мощные и высокомасштабируемые контроллеры беспроводного доступа, предназначенные для развертывания коммерческих точек доступа Wi-Fi, не требуют полной интеграции с мобильной сетью.

  • Прогрессивный модульный дизайн.
  • Мощная многоядерная/многопоточная обработка.
  • Быстрое многофункциональное решение для клиентского доступа и управления точками доступа на коммерческих объектах.

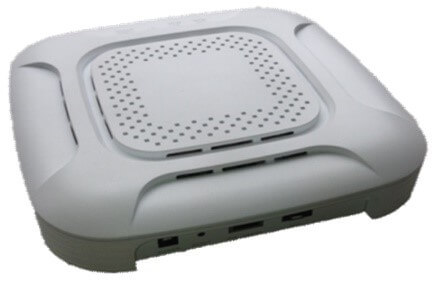

Точки доступа

Решение Wi‑Fi операторского класса от QuintaTec включает в себя полный ассортимент точек доступа – от коммерческих до операторских, от простейших устройств для использования в помещении до мощных устройств для работы на улице, разработанных для различных сегментов рынка и сценариев развертывания.

  • Поддерживают новейшие стандарты 802.11n и 802.11ac, обеспечивающие высочайшую производительность и стабильность.
  • Двухдиапазонные радио 2,4/5 ГГц.
  • Различные варианты установки и питания через Ethernet.
  • Различные методы аутентификации, включая EAP-SIM.
  • Поддерживают различные типы транзитного соединения, включая стационарные линии и беспроводную связь по Wi‑Fi или LTE, что упрощает установку и повышает гибкость сценариев развертывания (фиксированные, передвижные и мобильные хот-споты).


Архитектура управления. Сервисный контроллер.

Сервисный контроллер – это система операторского класса для управления биллингом, пользовательскими сервисами, доступом к беспроводной сети.

  • Система предоплаты и контроль функциональность.
  • Полная функциональность управления сервисами для создания хот-спота Wi‑Fi.
  • Интеграция ядра мобильной сети 3GPP гарантирует бесперебойное перенаправление данных в сеть Wi-Fi и контроль политики 3GPP.
  • Управление абонентами и порталом, повышение качества обслуживания.
  • Встроенная поддержка протоколов RADIUS и Diameter гарантирует простоту интеграции систем OSS/BSS и узлов базовой сети.

Система управления сетью

Система управления сетью позволяет операторам сети эффективно управлять точками доступа и контролировать их и клиентов в режиме реального времени.

  • Упрощает настройку и функционирование сети Wi-Fi и управление ею.
  • Отслеживает статус сети, включая сетевой поток, использование ресурсов, пропускную способность, эффективность, сигналы тревоги и прерывания.
  • Отслеживает тенденции работы пользователей, включая средний объем трафика на клиента, средний трафик сеанса связи и его продолжительность.
  • Предоставляет анализ данных и статистику в реальном времени.
  • Генерирует ежедневные, еженедельные и ежемесячные отчеты.

Встроенный сервисный менеджер

Встроенный сервисный менеджер (ISM) — это пакет передачи услуг из онлайн среды в офлайн для операторов, ищущих дополнительные виды дохода путем поддержки розничных коммерческих точек, которые работают в зоне покрытия.

  • Помогает магазинам привлекать больше покупателей и повышать их лояльность.
  • Привлекает больше пользователей Wi-Fi и генерирует больше трафика для поставщиков Wi-Fi-услуги, что является взаимовыгодным сценарием.
  • Предлагает инструменты для сбора и анализа данных.
  • Поддерживает услуги, основанные на местоположении.

Специалисты компании QuintaTec готовы ответить на любые вопросы по оборудованию Wi-Fi операторского класса.
